HỆ THỐNG ĐIỆN NHẸ (ELV-Extra Low Voltage) TRONG TÒA NHÀ CHUNG CƯ – NỀN TẢNG CHO TÒA NHÀ THÔNG MINH

Trong những năm gần đây, cùng với xu hướng phát triển đô thị và các dự án nhà ở cao tầng, hệ thống điện nhẹ (ELV – Extra Low Voltage) đã trở thành một thành phần không thể thiếu trong thiết kế và vận hành các tòa nhà chung cư hiện đại. Nếu như hệ thống điện động lực đảm nhiệm việc cung cấp nguồn điện cho các thiết bị thì hệ thống ELV đóng vai trò là hạ tầng công nghệ, giúp kết nối, giám sát, điều khiển và quản lý toàn bộ hoạt động của tòa nhà.

Một hệ thống điện nhẹ được thiết kế và triển khai bài bản không chỉ giúp nâng cao hiệu quả vận hành mà còn góp phần gia tăng mức độ an toàn, nâng cao trải nghiệm của cư dân và tạo nền tảng cho việc phát triển các mô hình Smart Building trong tương lai.

Hệ thống điện nhẹ (ELV) là gì?

ELV (Extra Low Voltage) là thuật ngữ dùng để chỉ các hệ thống sử dụng điện áp thấp nhằm phục vụ truyền tải dữ liệu, hình ảnh, âm thanh và tín hiệu điều khiển trong công trình.

Trong một dự án chung cư, hệ thống ELV thường bao gồm:

  • Hệ thống mạng LAN và Wifi.
  • Hệ thống camera giám sát CCTV.
  • Hệ thống kiểm soát ra vào (Access Control).
  • Hệ thống liên lạc nội bộ Intercom.
  • Hệ thống truyền hình IPTV/CATV.
  • Hệ thống âm thanh công cộng PA.
  • Hệ thống báo cháy và tích hợp PCCC.
  • Hệ thống bãi đỗ xe thông minh.
  • Hệ thống quản lý tòa nhà BMS.
  • Hệ thống đo đếm điện, nước và năng lượng thông minh.

Trong đó, hệ thống mạng, camera và kiểm soát ra vào được xem là ba thành phần cốt lõi tạo nên nền tảng vận hành của một tòa nhà hiện đại.

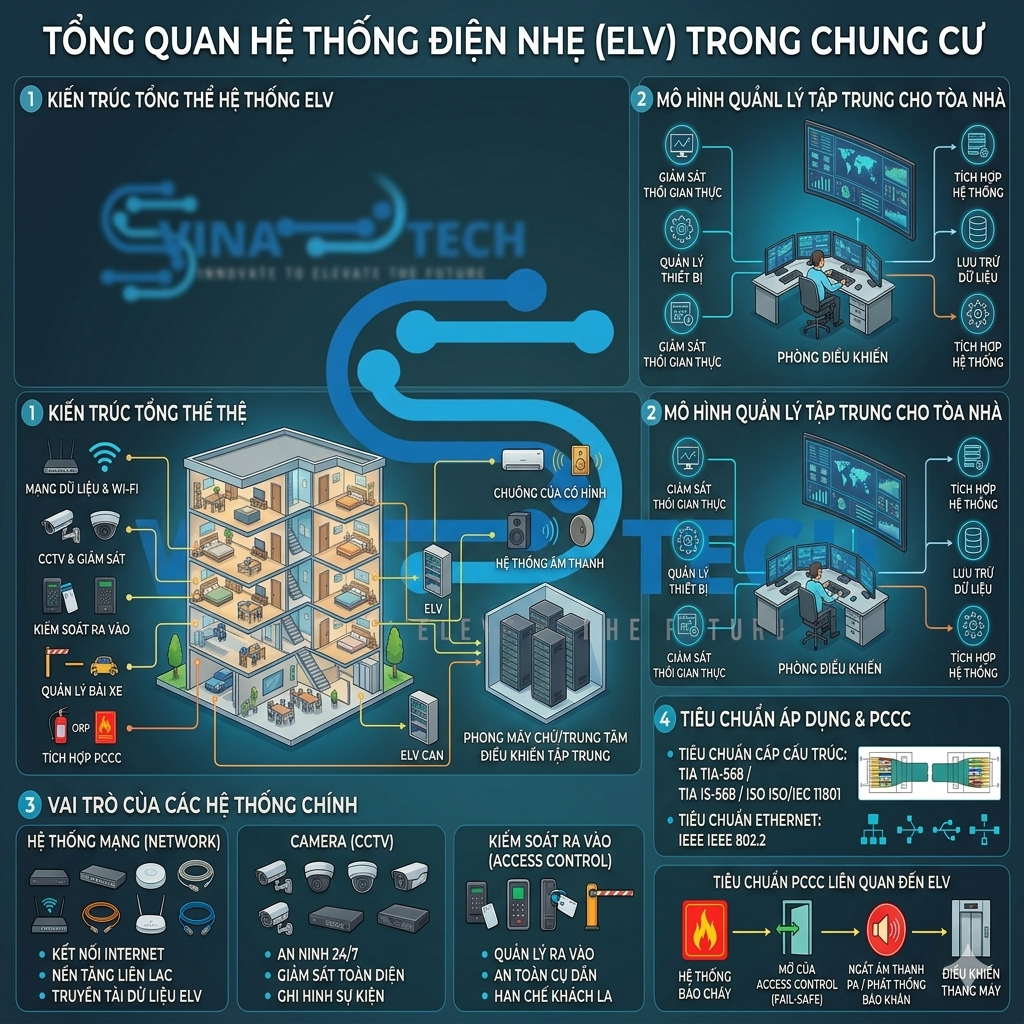

Kiến trúc tổng thể hệ thống ELV trong chung cư

Một hệ thống ELV chuyên nghiệp thường được thiết kế theo mô hình phân tầng nhằm đảm bảo tính ổn định, khả năng mở rộng và dễ dàng bảo trì trong suốt vòng đời của dự án.

Tầng hạ tầng cáp (Physical Infrastructure)

Đây là lớp nền móng của toàn bộ hệ thống.

Bao gồm:

  • Hệ thống cáp mạng Cat6 hoặc Cat6A.
  • Hệ thống cáp quang Backbone.
  • Patch Panel.
  • ODF quang.
  • Tủ Rack.
  • Máng cáp và hệ thống giá đỡ.

Chất lượng của lớp hạ tầng này ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống công nghệ trong tòa nhà.

Tầng thiết bị mạng (Network Layer)

Bao gồm:

  • Core Switch.
  • Distribution Switch.
  • Access Switch.
  • Router.
  • Firewall.
  • Wifi Controller.

Đây là lớp chịu trách nhiệm kết nối và truyền tải dữ liệu giữa các hệ thống.

Tại các dự án chung cư từ 20 tầng trở lên, việc thiết kế mạng theo mô hình Core – Distribution – Access giúp tối ưu hiệu năng, tăng khả năng mở rộng và giảm thiểu rủi ro khi xảy ra sự cố.

Tầng ứng dụng (Application Layer)

Là lớp trực tiếp phục vụ công tác vận hành tòa nhà.

Bao gồm:

  • Camera CCTV.
  • Access Control.
  • Intercom.
  • Smart Parking.
  • BMS.
  • Fire Alarm Integration.

Các hệ thống này hoạt động dựa trên nền tảng mạng IP và được quản lý tập trung tại trung tâm điều hành.

Tầng quản lý tập trung (Management Layer)

Bao gồm:

  • Máy chủ quản lý.
  • Hệ thống lưu trữ.
  • NVR Camera.
  • Phần mềm quản trị.
  • Trung tâm điều hành tòa nhà.

Đây là nơi ban quản lý có thể giám sát toàn bộ hoạt động của tòa nhà thông qua một giao diện duy nhất.

Vai trò của hệ thống mạng trong tòa nhà chung cư

Hệ thống mạng được ví như hệ thần kinh trung ương của toàn bộ công trình.

Tất cả các dữ liệu từ camera, Access Control, hệ thống báo cháy, bãi đỗ xe, hệ thống quản lý tòa nhà và các ứng dụng thông minh đều được truyền tải trên hạ tầng mạng.

Một hệ thống mạng được thiết kế đúng chuẩn sẽ mang lại các lợi ích:

  • Đảm bảo kết nối ổn định 24/7.
  • Hỗ trợ truyền tải dữ liệu tốc độ cao.
  • Tăng cường khả năng bảo mật thông tin.
  • Hỗ trợ phân chia VLAN cho từng hệ thống.
  • Dễ dàng mở rộng khi phát sinh nhu cầu trong tương lai.

Trong thực tế triển khai, nhiều dự án gặp tình trạng nghẽn mạng hoặc giật hình camera do không tách riêng VLAN cho các hệ thống an ninh và dữ liệu người dùng. Đây là một trong những sai sót phổ biến mà các đơn vị triển khai thiếu kinh nghiệm thường gặp phải.

Vai trò của hệ thống Camera CCTV

An ninh luôn là yếu tố được cư dân và chủ đầu tư đặc biệt quan tâm.

Hệ thống Camera CCTV giúp giám sát toàn bộ các khu vực trọng yếu của tòa nhà như:

  • Cổng ra vào.
  • Sảnh chính.
  • Hành lang.
  • Thang máy.
  • Hầm gửi xe.
  • Khu vực kỹ thuật.
  • Khu vực công cộng.

Ngoài nhiệm vụ ghi hình, các hệ thống camera hiện đại còn được tích hợp các công nghệ AI như:

  • Nhận diện khuôn mặt.
  • Nhận diện biển số xe.
  • Phát hiện xâm nhập.
  • Phát hiện vật thể bỏ quên.
  • Cảnh báo tụ tập đông người.
  • Phân tích hành vi bất thường.

Nhờ đó, ban quản lý có thể nâng cao hiệu quả giám sát và giảm sự phụ thuộc vào nhân sự bảo vệ.

Vai trò của hệ thống kiểm soát ra vào (Access Control)

Trong các tòa nhà hiện đại, việc kiểm soát người và phương tiện ra vào là yêu cầu bắt buộc nhằm đảm bảo an ninh và an toàn cho cư dân.

Hệ thống Access Control cho phép quản lý quyền truy cập vào các khu vực như:

  • Sảnh cư dân.
  • Thang máy.
  • Hầm xe.
  • Phòng kỹ thuật.
  • Phòng điện.
  • Phòng máy chủ.

Các công nghệ xác thực phổ biến hiện nay bao gồm:

  • Thẻ từ RFID.
  • Mã PIN.
  • QR Code.
  • Nhận diện khuôn mặt.
  • Sinh trắc học.

Khi được tích hợp với hệ thống camera và phần mềm quản lý cư dân, Access Control giúp hình thành một hệ sinh thái quản lý an ninh đồng bộ và hiệu quả.

Mô hình quản lý tập trung cho tòa nhà

Xu hướng của các dự án chung cư hiện nay là tích hợp toàn bộ hệ thống ELV về một nền tảng quản lý tập trung.

Thông qua trung tâm điều hành, ban quản lý có thể:

  • Theo dõi hình ảnh camera.
  • Quản lý cửa ra vào.
  • Giám sát hệ thống báo cháy.
  • Theo dõi bãi đỗ xe.
  • Quản lý hệ thống điện và điều hòa.
  • Theo dõi cảnh báo sự cố theo thời gian thực.

Mô hình này giúp giảm đáng kể chi phí vận hành, nâng cao khả năng phản ứng với sự cố và tạo nền tảng để triển khai các giải pháp Smart Building trong tương lai.

Các tiêu chuẩn áp dụng trong thiết kế và triển khai hệ thống ELV

Một hệ thống điện nhẹ chất lượng không chỉ phụ thuộc vào thiết bị mà còn phụ thuộc rất lớn vào việc tuân thủ các tiêu chuẩn quốc tế trong quá trình thiết kế và thi công.

Tiêu chuẩn TIA-568

Tiêu chuẩn TIA-568 quy định các yêu cầu kỹ thuật đối với hệ thống cáp cấu trúc.

Tiêu chuẩn này bao gồm:

  • Thiết kế hệ thống cáp mạng.
  • Khoảng cách truyền dẫn.
  • Chuẩn đấu nối.
  • Patch Panel.
  • Phòng MDF và IDF.

Việc tuân thủ TIA-568 giúp hệ thống dễ dàng mở rộng và bảo trì trong tương lai.

Tiêu chuẩn ISO/IEC 11801

Đây là tiêu chuẩn quốc tế về hệ thống cáp viễn thông cho các công trình thương mại và dân dụng.

Tiêu chuẩn này quy định:

  • Kiến trúc cáp cấu trúc.
  • Phân loại cáp mạng.
  • Hiệu năng truyền dẫn.
  • Các yêu cầu về kết nối và vận hành.

ISO/IEC 11801 hiện được áp dụng rộng rãi trong các dự án chung cư, khách sạn, bệnh viện và trung tâm dữ liệu.

Tiêu chuẩn IEEE 802.3

IEEE 802.3 là nền tảng của công nghệ Ethernet hiện đại.

Tiêu chuẩn này quy định:

  • Ethernet 100Mbps.
  • Ethernet 1Gbps.
  • Ethernet 10Gbps.
  • PoE.
  • PoE+.
  • PoE++.

Đây là cơ sở để triển khai các hệ thống camera IP, Wifi và thiết bị IoT trong tòa nhà.

Yêu cầu phòng cháy chữa cháy đối với hệ thống ELV

Một trong những yếu tố quan trọng nhất trong triển khai điện nhẹ là tuân thủ các yêu cầu về phòng cháy chữa cháy.

Các tuyến cáp trọng yếu cần sử dụng:

  • Cáp chống cháy.
  • Cáp chậm cháy.
  • Cáp LSZH (Low Smoke Zero Halogen).

Tại các vị trí xuyên tường và xuyên sàn phải thực hiện giải pháp Firestop nhằm ngăn cháy lan giữa các khu vực.

Ngoài ra, các hệ thống ELV cần có khả năng tích hợp với hệ thống báo cháy để thực hiện các kịch bản khẩn cấp như:

  • Mở cửa thoát hiểm.
  • Kích hoạt hệ thống phát thanh khẩn cấp.
  • Điều khiển thang máy về tầng an toàn.
  • Gửi cảnh báo tới trung tâm điều hành.

Việc tuân thủ các quy chuẩn và tiêu chuẩn PCCC không chỉ là yêu cầu pháp lý mà còn là yếu tố quyết định đến mức độ an toàn của toàn bộ công trình.

Hệ thống điện nhẹ ELV là nền tảng công nghệ quan trọng của mọi dự án chung cư hiện đại. Một hệ thống được thiết kế đúng chuẩn, triển khai bài bản và vận hành hiệu quả sẽ giúp chủ đầu tư nâng cao giá trị công trình, tối ưu chi phí vận hành và mang lại môi trường sống an toàn, tiện nghi cho cư dân.
