EnglishVì sao sân vận động là bài toán khó nhất của hệ thống DAS?

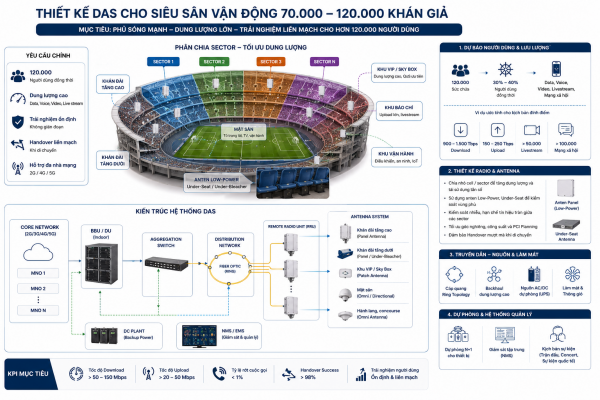

Trong lĩnh vực thiết kế mạng vô tuyến trong nhà (Indoor Wireless System), sân vận động có sức chứa từ 70.000 đến 120.000 khán giả được xem là một trong những môi trường triển khai Distributed Antenna System (DAS) phức tạp nhất. Đây không còn là bài toán mở rộng vùng phủ sóng mà là bài toán tối ưu dung lượng, kiểm soát nhiễu và duy trì chất lượng dịch vụ trong điều kiện mật độ thuê bao cực cao.
Một sai lầm phổ biến là đánh giá hệ thống dựa trên cường độ tín hiệu (RSRP). Thực tế, trong các sự kiện lớn, người dùng vẫn có thể nhìn thấy tín hiệu đầy vạch nhưng tốc độ truy cập Internet giảm mạnh, cuộc gọi VoLTE bị gián đoạn hoặc video livestream không thể truyền tải ổn định. Nguyên nhân chủ yếu không phải do thiếu vùng phủ mà do tài nguyên vô tuyến, băng thông và dung lượng của cell đã đạt giới hạn.
Vì vậy, việc thiết kế DAS cho sân vận động phải lấy Capacity-Driven Design làm nguyên tắc cốt lõi thay vì chỉ tập trung vào vùng phủ (Coverage-Driven Design).
Capacity Planning – Bắt đầu từ hành vi người dùng
Quá trình thiết kế cần bắt đầu bằng việc dự báo số lượng người dùng đồng thời (Concurrent Users) thay vì tổng sức chứa của sân.
Các yếu tố cần phân tích bao gồm:
- Số lượng khán giả thực tế theo từng loại sự kiện.
- Tỷ lệ thuê bao của từng nhà mạng.
- Tỷ lệ thiết bị hỗ trợ 5G.
- Tỷ lệ người dùng hoạt động đồng thời.
- Hành vi sử dụng dữ liệu theo từng thời điểm.
Ví dụ, trong một trận chung kết bóng đá, lưu lượng dữ liệu thường tăng đột biến khi:
- Khán giả vào sân.
- Trước giờ thi đấu.
- Sau mỗi bàn thắng.
- Giữa hiệp.
- Sau khi trận đấu kết thúc.
Ở các buổi hòa nhạc hoặc concert quốc tế, nhu cầu livestream, tải video 4K, chia sẻ mạng xã hội và gọi video có thể tạo ra lưu lượng lớn hơn nhiều so với một trận đấu thể thao.
Do đó, mô hình dự báo lưu lượng phải dựa trên kịch bản sử dụng thực tế thay vì các giá trị trung bình.
Phân tích lưu lượng dữ liệu
Sau khi xác định số lượng người dùng đồng thời, bước tiếp theo là xây dựng mô hình lưu lượng (Traffic Model).
Các dịch vụ cần được tính toán riêng biệt gồm:
- Download dữ liệu.
- Upload dữ liệu.
- Livestream video.
- Video Call.
- Mạng xã hội.
- OTT Messaging.
- VoLTE.
- VoNR.
- Truyền dữ liệu IoT.
- Hệ thống POS và bán vé điện tử.
Từ đó xác định:
- Peak Throughput.
- Busy Hour Traffic.
- Average User Throughput.
- Cell Throughput Requirement.
- Backhaul Requirement.
Các chỉ số này là cơ sở để lựa chọn số lượng radio, băng tần, cấu hình MIMO và dung lượng truyền dẫn.
Phân chia sector theo dung lượng
Một sai lầm thường gặp là bố trí mỗi khán đài bằng một sector lớn.
Trong thực tế, các khán đài cần được chia thành nhiều sector nhỏ nhằm:
- Giảm số lượng thuê bao trên mỗi cell.
- Tăng khả năng tái sử dụng tần số.
- Nâng cao hiệu suất phổ tần.
- Giảm mức nhiễu giữa các vùng phủ.
Việc phân chia sector phải căn cứ vào:
- Góc phủ anten.
- Hướng ngồi của khán giả.
- Góc nghiêng khán đài.
- Khoảng cách giữa các hàng ghế.
- Mật độ người sử dụng.
Mỗi sector cần được tối ưu độc lập để đảm bảo tải được phân bố đồng đều trong suốt thời gian diễn ra sự kiện.
Thiết kế vùng phủ theo từng khu chức năng
Không phải mọi khu vực trong sân vận động đều có cùng yêu cầu về dung lượng.
Hệ thống DAS cần được thiết kế riêng cho từng khu vực:
Khán đài phổ thông
Đây là khu vực có mật độ thuê bao lớn nhất và thường chiếm phần lớn tổng lưu lượng. Cần triển khai nhiều sector với anten công suất thấp để kiểm soát vùng phủ và giảm giao thoa.
Khu VIP
Yêu cầu tốc độ dữ liệu cao, độ trễ thấp và chất lượng dịch vụ ổn định. Thường được ưu tiên tài nguyên vô tuyến và có cấu hình QoS riêng.
Khu báo chí
Đòi hỏi đường truyền upload lớn để phục vụ truyền hình trực tiếp, truyền ảnh độ phân giải cao và sản xuất nội dung thời gian thực.
Khu vận hành
Bao gồm trung tâm điều khiển, an ninh, phòng kỹ thuật và các hệ thống quản lý. Kết nối phải có độ tin cậy cao và được ưu tiên trong mọi tình huống.
Mặt sân
Phục vụ tổ trọng tài, lực lượng an ninh, nhân viên kỹ thuật, truyền hình, thiết bị sản xuất chương trình và các ứng dụng điều hành sự kiện.
Low-Power Antenna và Under-Seat Antenna
Đối với sân vận động có mật độ người dùng cực cao, việc sử dụng anten công suất lớn thường không mang lại hiệu quả do vùng phủ chồng lấn và nhiễu giữa các sector.
Giải pháp phổ biến hiện nay là triển khai:
- Low-Power Antenna.
- Under-Seat Antenna.
- Under-Bleacher Antenna.
- Handrail Antenna.
Các anten này được bố trí dưới ghế hoặc dưới khán đài nhằm:
- Rút ngắn khoảng cách đến thiết bị người dùng.
- Giảm công suất phát.
- Tăng hiệu quả sử dụng phổ tần.
- Hạn chế giao thoa giữa các sector.
- Cải thiện SINR và tốc độ dữ liệu.
Đây là mô hình được áp dụng rộng rãi tại nhiều sân vận động và nhà thi đấu hiện đại trên thế giới.
Kiểm soát giao thoa và tối ưu handover
Trong môi trường có hàng chục đến hàng trăm sector, việc kiểm soát giao thoa là yếu tố quyết định hiệu quả của hệ thống.
Các giải pháp kỹ thuật bao gồm:
- Điều chỉnh góc nghiêng anten (Electrical và Mechanical Tilt).
- Kiểm soát công suất phát.
- Tối ưu PCI Planning.
- Tối ưu Neighbor List.
- Phân bổ tần số hợp lý.
- Tối ưu Beam Pattern.
Đồng thời, hệ thống phải đảm bảo handover diễn ra mượt mà khi người dùng di chuyển giữa các cổng vào, hành lang, khu dịch vụ và khán đài mà không làm gián đoạn cuộc gọi hoặc phiên truyền dữ liệu.
Thiết kế truyền dẫn và hạ tầng nguồn
Hiệu quả của DAS không chỉ phụ thuộc vào phần vô tuyến mà còn phụ thuộc vào hạ tầng truyền dẫn.
Kiến trúc thường bao gồm:
- BBU/DU tập trung.
- Remote Radio Unit (RRU).
- DAS Head-End.
- Optical Distribution Network.
- Cáp quang Ring Topology.
- Aggregation Switch.
- Core Network kết nối đa nhà mạng.
Hệ thống truyền dẫn phải đáp ứng lưu lượng lớn với độ trễ thấp và có khả năng dự phòng khi xảy ra sự cố.
Bên cạnh đó, các tủ thiết bị cần được thiết kế với:
- Nguồn AC/DC dự phòng.
- UPS và hệ thống ắc quy.
- Máy phát điện dự phòng.
- Hệ thống làm mát.
- Giám sát nhiệt độ và độ ẩm.
- Chống sét và tiếp địa đạt tiêu chuẩn.
Thiết kế cho nhiều loại sự kiện
Một sân vận động hiện đại không chỉ phục vụ các trận đấu thể thao mà còn là địa điểm tổ chức concert, lễ hội, sự kiện quốc tế và các chương trình giải trí quy mô lớn.
Do đó, hệ thống DAS cần được thiết kế với khả năng mở rộng và thích ứng theo từng kịch bản vận hành, cho phép điều chỉnh cấu hình vùng phủ, dung lượng và tài nguyên vô tuyến phù hợp với đặc điểm của từng loại sự kiện.
