Kiểm thử và nghiệm thu hệ thống mạng và Camera CCTV cho chung cư

Trong các dự án điện nhẹ (ELV), rất nhiều đơn vị tập trung vào thiết kế và thi công nhưng lại xem nhẹ giai đoạn kiểm thử và nghiệm thu. Thực tế cho thấy đây là giai đoạn quan trọng nhất quyết định chất lượng thực tế của công trình sau khi đưa vào vận hành.

Một hệ thống được lắp đặt đúng thiết bị chưa chắc đã vận hành đúng yêu cầu. Chỉ thông qua quy trình kiểm thử đầy đủ mới có thể xác nhận rằng toàn bộ hệ thống đáp ứng các tiêu chuẩn kỹ thuật, yêu cầu thiết kế và nhu cầu khai thác thực tế của chủ đầu tư.

Qua nhiều năm triển khai các dự án chung cư, khách sạn, văn phòng, bệnh viện và nhà máy, chúng tôi nhận thấy phần lớn các lỗi nghiêm trọng như mất tín hiệu camera, suy hao mạng, nghẽn băng thông hoặc mất dữ liệu ghi hình đều có thể được phát hiện ngay từ giai đoạn nghiệm thu nếu quy trình kiểm thử được thực hiện đầy đủ.

1. Mục tiêu của công tác kiểm thử và nghiệm thu

Công tác nghiệm thu không đơn thuần là xác nhận thiết bị đã được lắp đặt.

Mục tiêu thực sự bao gồm:

• Xác nhận hệ thống được thi công đúng thiết kế.
• Xác nhận thiết bị hoạt động ổn định.
• Xác nhận các tiêu chuẩn kỹ thuật được đáp ứng.
• Xác nhận dữ liệu được truyền tải chính xác.
• Xác nhận khả năng vận hành thực tế.
• Xác nhận khả năng mở rộng trong tương lai.
• Tạo cơ sở pháp lý cho việc bàn giao công trình.

Một quy trình nghiệm thu đầy đủ giúp chủ đầu tư giảm thiểu rủi ro phát sinh sau khi đưa công trình vào khai thác.

2. Kiểm thử hệ thống mạng LAN

Hệ thống mạng là nền tảng của toàn bộ hệ thống ELV.

Nếu mạng hoạt động không ổn định, toàn bộ Camera CCTV, Access Control, Wifi, Intercom và BMS đều bị ảnh hưởng.

Vì vậy việc kiểm thử mạng cần được thực hiện nghiêm ngặt.

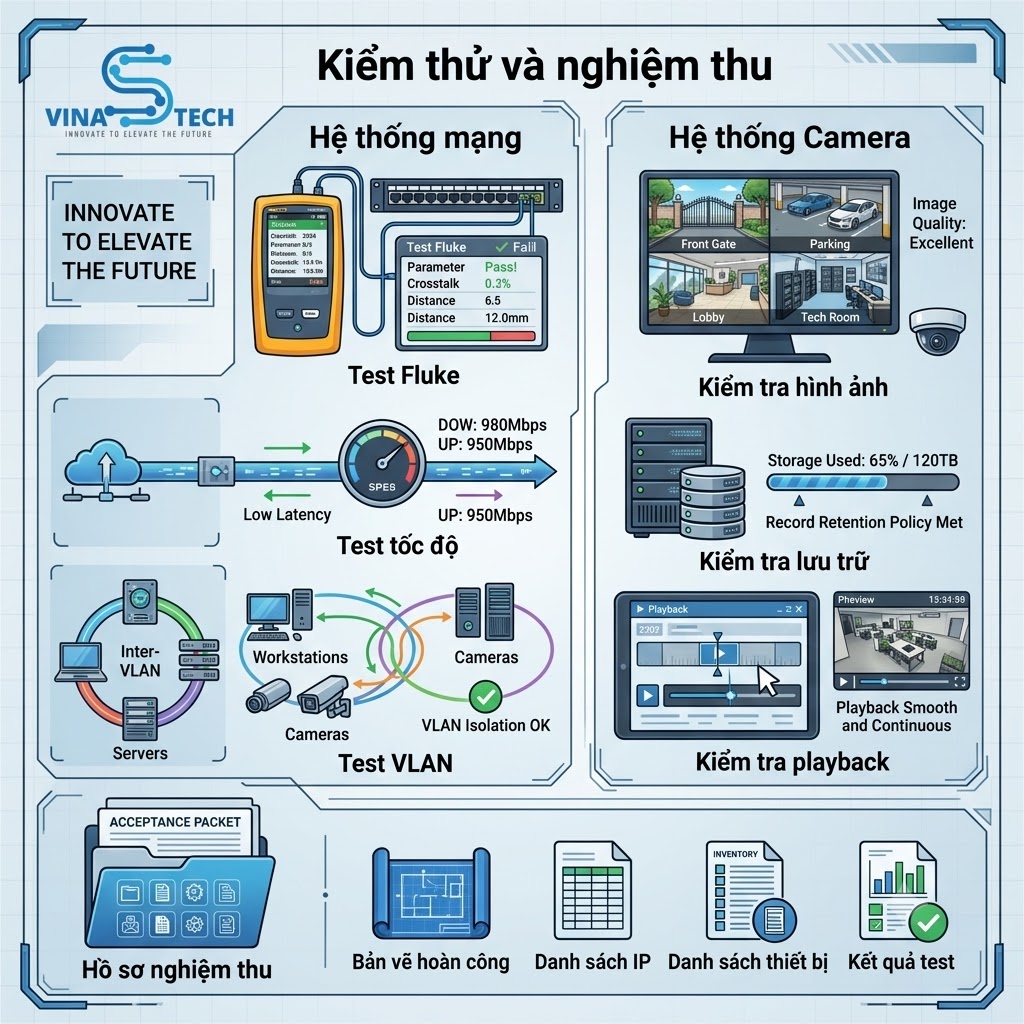

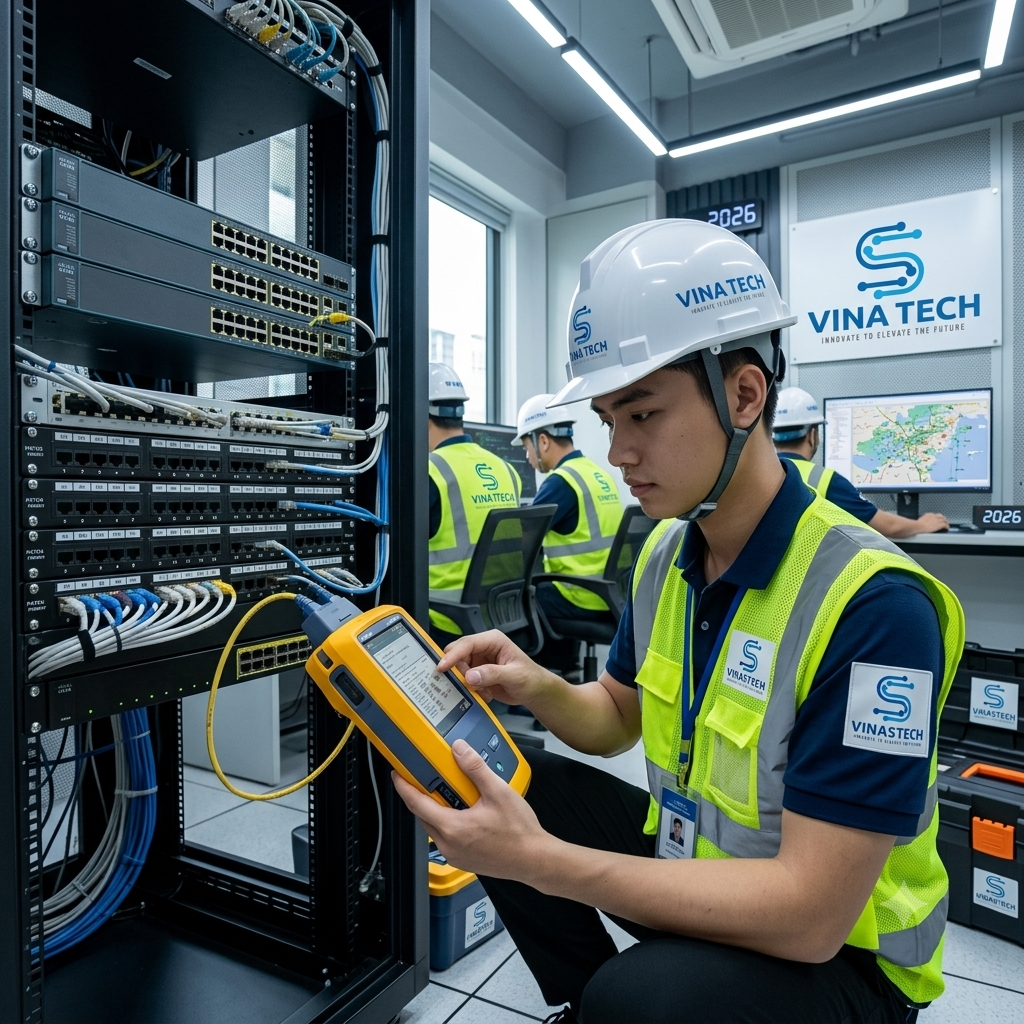

Test Fluke hệ thống cáp mạng

Đây là hạng mục quan trọng nhất trong quá trình nghiệm thu hệ thống cáp.

Nhiều nhà thầu chỉ dùng thiết bị Test Link thông thường để kiểm tra thông mạch.

Tuy nhiên điều này không đủ để chứng minh chất lượng tuyến cáp.

Thiết bị Fluke Networks cho phép kiểm tra:

• Chiều dài cáp.
• Suy hao tín hiệu.
• NEXT (Near End Crosstalk).
• Return Loss.
• Wire Map.
• Delay Skew.
• Attenuation.
• Alien Crosstalk.

Đối với các dự án chuyên nghiệp, toàn bộ tuyến cáp mạng cần được kiểm tra và lưu kết quả Fluke.

Yêu cầu nghiệm thu

• 100% tuyến cáp đạt PASS.
• Không có tuyến FAIL.
• Kết quả được xuất file PDF hoặc CSV.
• Gắn mã tuyến tương ứng với Patch Panel.

Kinh nghiệm thực tế

Nhiều công trình bỏ qua bước này và chỉ phát hiện lỗi sau khi vận hành:

• Camera chập chờn.
• Wifi mất kết nối.
• Không đạt tốc độ Gigabit.

Khi đó việc xử lý rất tốn kém vì trần đã hoàn thiện.

Test tốc độ mạng

Sau khi kiểm tra vật lý bằng Fluke, cần kiểm tra hiệu năng thực tế.

Các nội dung cần kiểm tra:

• Tốc độ từ máy trạm tới Switch.
• Tốc độ giữa các VLAN.
• Tốc độ từ IDF tới Core.
• Tốc độ từ Camera tới NVR.
• Tốc độ truyền file.

Các công cụ thường sử dụng:

• iPerf.
• TamoSoft.
• LAN Speed Test.
• IxChariot.

Mục tiêu

Đối với hệ thống Gigabit:

• Tốc độ thực tế nên đạt từ 900 Mbps trở lên.

Đối với uplink 10Gb:

• Tốc độ thực tế nên đạt trên 8Gbps.

Kinh nghiệm thực tế

Không ít dự án sau khi nghiệm thu mới phát hiện:

• Module quang lỗi.
• Cấu hình Switch sai.
• Auto Negotiation không chính xác.
• Uplink bị giới hạn tốc độ.

Nếu không kiểm tra hiệu năng sẽ rất khó phát hiện các lỗi này.

Test VLAN

VLAN là thành phần rất quan trọng trong mạng ELV.

Mục tiêu:

• Đảm bảo các hệ thống được phân tách đúng thiết kế.
• Đảm bảo an toàn thông tin.
• Đảm bảo hiệu năng hệ thống.

Nội dung kiểm tra

VLAN Camera

Kiểm tra:

• Camera chỉ giao tiếp với NVR.
• Không truy cập Internet trực tiếp.
• Không truy cập VLAN cư dân.

VLAN BMS

Kiểm tra:

• Thiết bị BMS hoạt động đúng.
• Không bị truy cập trái phép.

VLAN Ban quản lý

Kiểm tra:

• Truy cập đúng hệ thống được phân quyền.

VLAN Internet cư dân

Kiểm tra:

• Không truy cập được hệ thống kỹ thuật.

Kinh nghiệm thực tế

Một lỗi rất phổ biến là cấu hình nhầm Trunk Port hoặc Native VLAN.

Hệ quả:

• Camera không ghi hình.
• Thiết bị mất kết nối.
• Xuất hiện Broadcast Storm.

Vì vậy cần kiểm tra toàn bộ VLAN trước khi nghiệm thu.

3. Kiểm thử hệ thống Camera CCTV

Sau khi hạ tầng mạng đạt yêu cầu, bước tiếp theo là kiểm thử Camera CCTV.

Đây là hạng mục được chủ đầu tư quan tâm nhất.

Kiểm tra chất lượng hình ảnh

Cần kiểm tra từng camera:

• Hình ảnh ban ngày.
• Hình ảnh ban đêm.
• Hình ảnh khi bật hồng ngoại.
• Hình ảnh ngược sáng.
• Hình ảnh trong điều kiện ánh sáng yếu.

Nội dung kiểm tra

• Độ nét.
• Góc nhìn.
• Điểm mù.
• Khả năng nhận diện khuôn mặt.
• Khả năng nhận diện biển số.
• Chất lượng màu sắc.

Kinh nghiệm thực tế

Không nên nghiệm thu vào ban ngày rồi kết luận hệ thống đạt.

Nhiều sự cố chỉ xuất hiện vào ban đêm như:

• Hình ảnh nhiễu.
• Hồng ngoại phản xạ.
• Không đọc được biển số.

Do đó phải kiểm tra cả ban ngày và ban đêm.

Kiểm tra lưu trữ

Đây là hạng mục thường bị bỏ qua.

Nhiều dự án chỉ kiểm tra hình ảnh trực tiếp mà không kiểm tra khả năng lưu trữ.

Nội dung kiểm tra

• Dung lượng lưu trữ.
• RAID.
• Trạng thái ổ cứng.
• Khả năng ghi hình liên tục.
• Khả năng ghi hình theo sự kiện.
• Cảnh báo lỗi HDD.

Xác nhận thời gian lưu

Ví dụ:

Thiết kế yêu cầu:

• 200 Camera.
• Lưu 30 ngày.

Cần xác minh thực tế hệ thống có đáp ứng đúng 30 ngày hay không.

Không được chỉ dựa vào tính toán lý thuyết.

Kinh nghiệm thực tế

Nhiều hệ thống chỉ lưu được:

• 15 ngày.
• 20 ngày.

Trong khi hồ sơ thiết kế yêu cầu 30 ngày.

Nguyên nhân:

• Sai bitrate.
• Sai dung lượng HDD.
• Camera tăng độ phân giải.

Kiểm tra Playback

Playback là chức năng xem lại dữ liệu ghi hình.

Đây là tính năng được sử dụng nhiều nhất sau khi hệ thống đi vào vận hành.

Nội dung kiểm tra

• Tìm kiếm theo thời gian.
• Tìm kiếm theo Camera.
• Tua nhanh.
• Tua chậm.
• Xuất dữ liệu.
• Tải video.
• Đồng bộ thời gian.

Kinh nghiệm thực tế

Một số hệ thống:

• Ghi hình được.
• Nhưng Playback rất chậm.

Nguyên nhân thường do:

• HDD không đủ tốc độ.
• NVR cấu hình yếu.
• Mạng lưu trữ nghẽn.

Do đó Playback phải được kiểm thử riêng biệt.

4. Hồ sơ nghiệm thu bắt buộc

Một dự án được nghiệm thu đạt yêu cầu không chỉ có biên bản nghiệm thu.

Quan trọng hơn là bộ hồ sơ hoàn công đầy đủ.

Bản vẽ hoàn công

Bản vẽ hoàn công phải phản ánh đúng hiện trạng thi công.

Bao gồm:

• Sơ đồ MDF.
• Sơ đồ IDF.
• Sơ đồ mạng LAN.
• Sơ đồ Camera.
• Sơ đồ tuyến cáp.
• Sơ đồ Backbone quang.
• Sơ đồ đấu nối.

Đây là tài liệu quan trọng nhất phục vụ vận hành lâu dài.

Danh sách địa chỉ IP

Toàn bộ thiết bị cần được lập danh sách IP.

Ví dụ:

Thông tin cần bao gồm:

• Tên thiết bị.
• Vị trí.
• VLAN.
• Địa chỉ IP.
• Gateway.

Danh sách thiết bị

Danh sách thiết bị cần ghi rõ:

• Chủng loại.
• Hãng sản xuất.
• Model.
• Serial Number.
• Phiên bản Firmware.
• Vị trí lắp đặt.

Đây là cơ sở phục vụ bảo hành và bảo trì sau này.

Kết quả kiểm thử

Toàn bộ kết quả test phải được lưu hồ sơ.

Bao gồm:

• Kết quả Fluke.
• Kết quả đo tốc độ.
• Kết quả kiểm tra VLAN.
• Kết quả kiểm tra Camera.
• Kết quả kiểm tra lưu trữ.
• Kết quả kiểm tra Playback.

Các kết quả này là bằng chứng xác nhận hệ thống đáp ứng yêu cầu kỹ thuật.

5. Những lỗi nghiệm thu phổ biến

Qua nhiều dự án thực tế, các lỗi thường gặp bao gồm:

• Không thực hiện Fluke Test.
• Chỉ kiểm tra thông mạch.
• Không kiểm tra VLAN.
• Không kiểm tra lưu trữ Camera.
• Không kiểm tra Playback.
• Không có sơ đồ hoàn công.
• Không có danh sách IP.
• Không có danh sách thiết bị.
• Không lưu kết quả kiểm thử.

Đây là nguyên nhân dẫn đến nhiều tranh chấp sau khi bàn giao công trình.

Kiểm thử và nghiệm thu là bước cuối cùng nhưng lại là bước quan trọng nhất của toàn bộ dự án điện nhẹ. Một hệ thống chỉ được coi là hoàn thành khi tất cả các hạng mục từ hạ tầng cáp, mạng LAN, Camera CCTV, lưu trữ và hồ sơ kỹ thuật đều được kiểm tra, xác nhận và bàn giao đầy đủ.

Kinh nghiệm triển khai thực tế cho thấy một ngày dành cho kiểm thử nghiêm túc có thể giúp chủ đầu tư tránh được nhiều tháng xử lý sự cố sau khi công trình đi vào vận hành. Đối với các dự án chung cư, đây là giai đoạn không được phép làm qua loa vì nó quyết định trực tiếp đến chất lượng khai thác của hệ thống trong nhiều năm tiếp theo.
