SAN Switch là gì? Kiến trúc Fibre Channel từ Server đến Storage

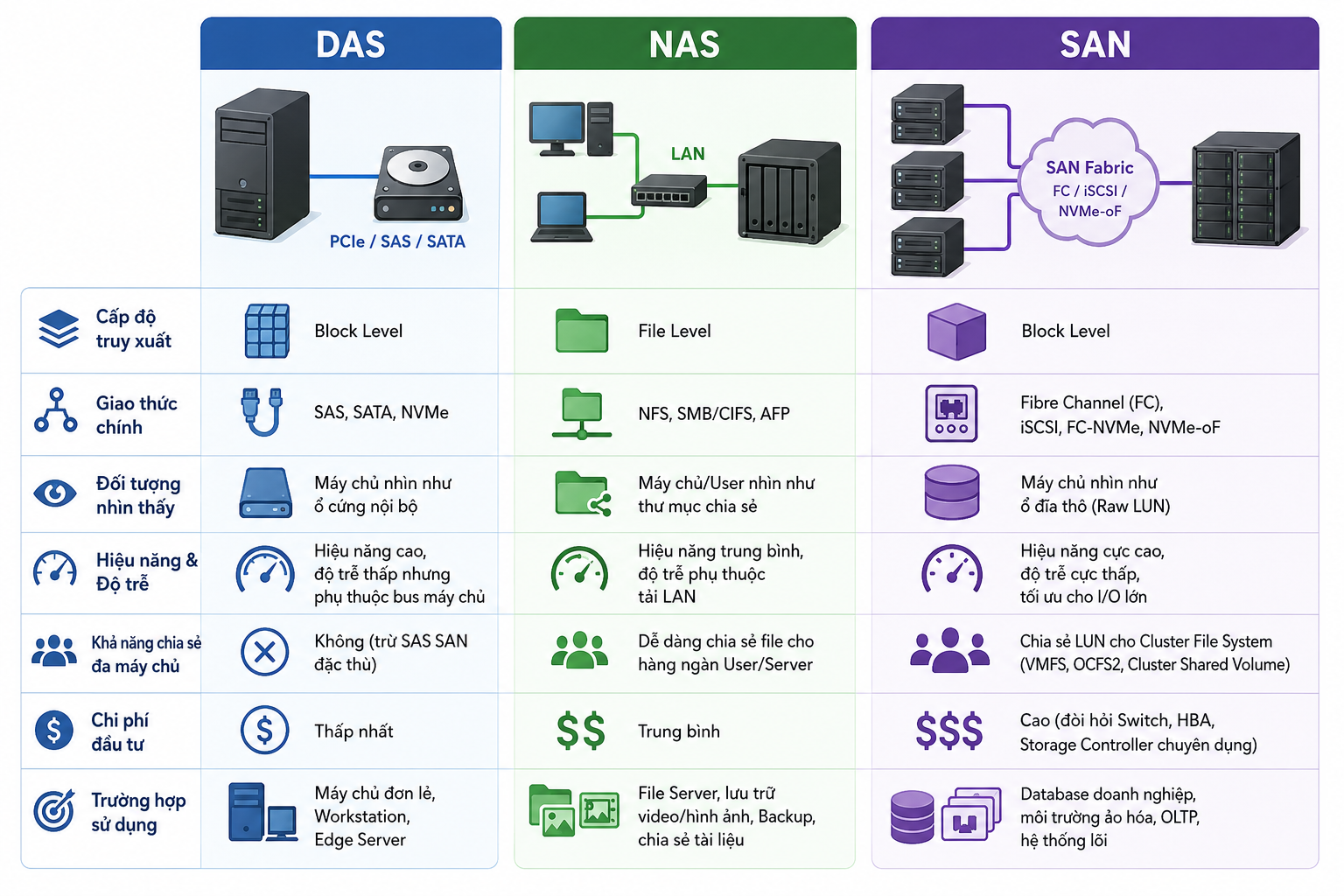

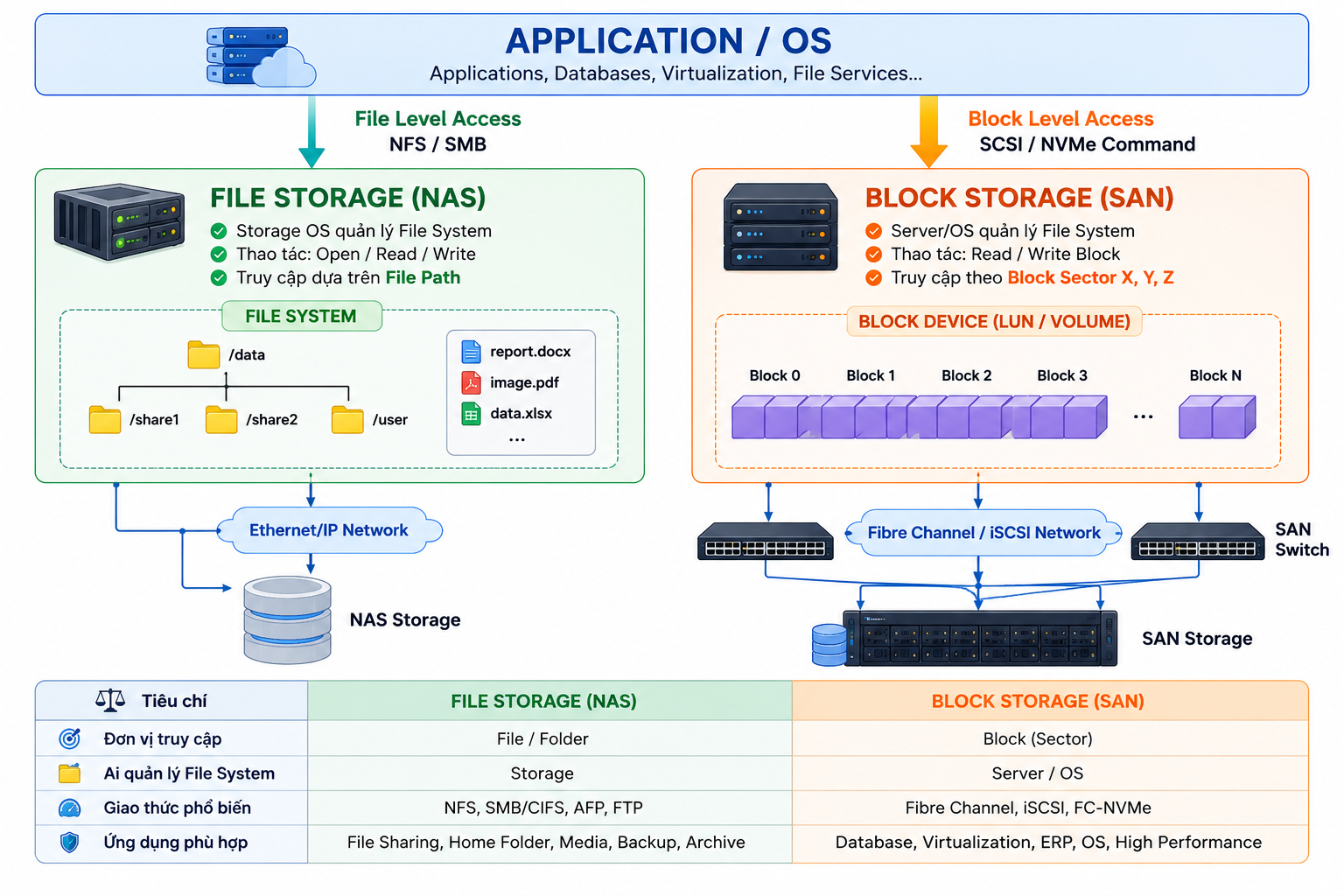

3. Bản chất: Block Storage vs File Storage

Để thiết kế hạ tầng tối ưu, cần phân biệt rõ cơ chế hoạt động của Block Storage và File Storage:

Block Storage – Cốt lõi của SAN

• Cơ chế: Dung lượng được chia thành các khối dữ liệu thô (Raw Blocks) kích thước cố định, mỗi khối có địa chỉ duy nhất (LBA – Logical Block Address).

• Đặc điểm: Storage Array không quan tâm đến File System hay dữ liệu bên trong. Việc định dạng File System (ext4, NTFS, VMFS, XFS) hoàn toàn do OS hoặc Hypervisor trên máy chủ đảm nhiệm.

• Ưu điểm: Tốc độ I/O vượt trội, độ trễ tối thiểu nhờ loại bỏ tầng xử lý File System trên Storage Controller. Tối ưu cho các ứng dụng có tần suất ghi/đọc ngẫu nhiên lớn.

File Storage – Cốt lõi của NAS

• Cơ chế: Dữ liệu tổ chức dạng cây thư mục (Folder/File) kèm theo Metadata (tên, kích thước, ngày tạo, phân quyền…).

• Đặc điểm: Storage OS chịu trách nhiệm hoàn toàn về File System và quyền truy cập. Máy chủ chỉ gửi yêu cầu truy xuất file qua giao thức chia sẻ mạng.

• Ưu điểm: Dễ quản lý, người dùng cuối dễ tiếp cận, chia sẻ linh hoạt giữa nhiều hệ điều hành. Nhược điểm: độ trễ cao hơn do Storage Controller phải xử lý Metadata và locking.

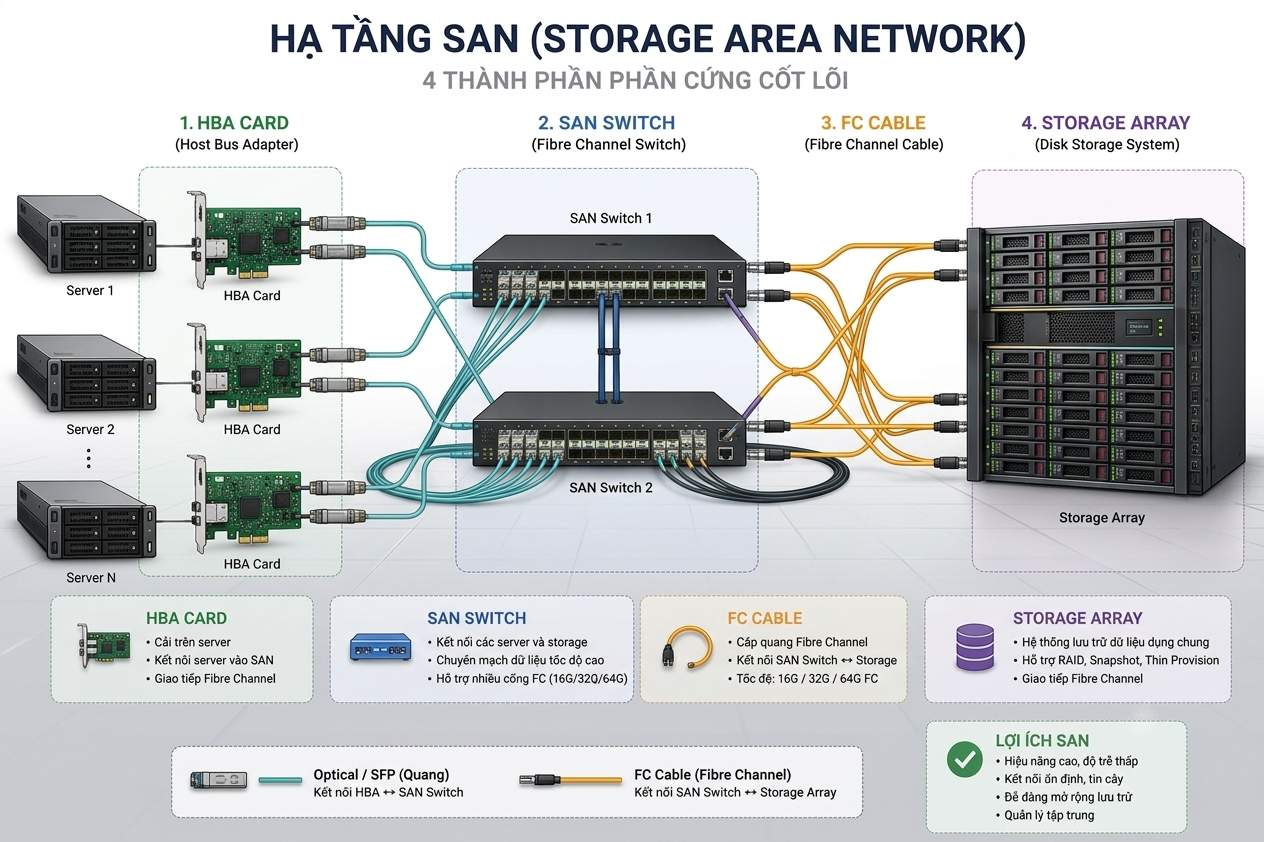

4. Các thành phần cấu thành hệ thống SAN

Một hạ tầng SAN hoàn chỉnh gồm 4 thành phần phần cứng cốt lõi:

Server (Compute Layer)

Máy chủ vật lý (Bare‑metal) hoặc máy chủ ảo hóa (VMware vSphere, Red Hat OpenShift, Microsoft Hyper‑V) chạy các ứng dụng đòi hỏi hiệu năng cao.

HBA (Host Bus Adapter)

• Card mở rộng chuẩn PCIe cắm trên Server, làm giao diện kết nối giữa bus nội bộ và SAN Fabric.

• Khác với NIC thông thường, HBA có vi xử lý riêng (Offload Engine) để xử lý stack giao thức SAN (Fibre Channel hoặc iSCSI), giảm tải CPU máy chủ.

• Nhà sản xuất hàng đầu: Broadcom/Emulex, QLogic (Marvell).

SAN Switch (Fabric Layer)

• Thiết bị chuyển mạch chuyên dụng tạo nên “SAN Fabric”.

• Cung cấp định tuyến gói tin với độ trễ siêu thấp, không mất gói (Lossless Network), hỗ trợ Zoning (phân vùng bảo mật) và NPIV (ảo hóa cổng N_Port).

• Thương hiệu dẫn đầu: Brocade (Broadcom), Cisco MDS.

Storage Array (Storage Layer)

• Hệ thống tủ đĩa chuyên dụng, bao gồm:

  • Controllers (Storage Processors – SP): Cặp Controller chạy Active‑Active hoặc Active‑Passive, xử lý I/O, Cache dữ liệu và quản lý RAID/Storage Pool.

  • Drive Enclosures: Chứa ổ đĩa vật lý (NVMe SSD, SAS SSD, HDD).

  • Logical Unit Number (LUN): Phân vùng lưu trữ ảo được cắt từ Storage Pool và gán (Mapping) cho các Server.

• Hãng sản xuất hàng đầu: Dell PowerStore/PowerMax, HPE Alletra/3PAR, NetApp FAS/AFF, IBM FlashSystem, Pure Storage FlashArray.

5. Các giao thức mạng SAN

Fibre Channel (FC)

iSCSI (Internet Small Computer System Interface)

FC‑NVMe & NVMe‑oF (Non‑Volatile Memory Express over Fabrics)

6. Luồng dữ liệu chi tiết (Application → Server → SAN → Storage)

Hành trình của một thao tác ghi dữ liệu (Write) từ ứng dụng xuống đĩa qua mạng SAN Fibre Channel:

7. Các mô hình kiến trúc SAN phổ biến

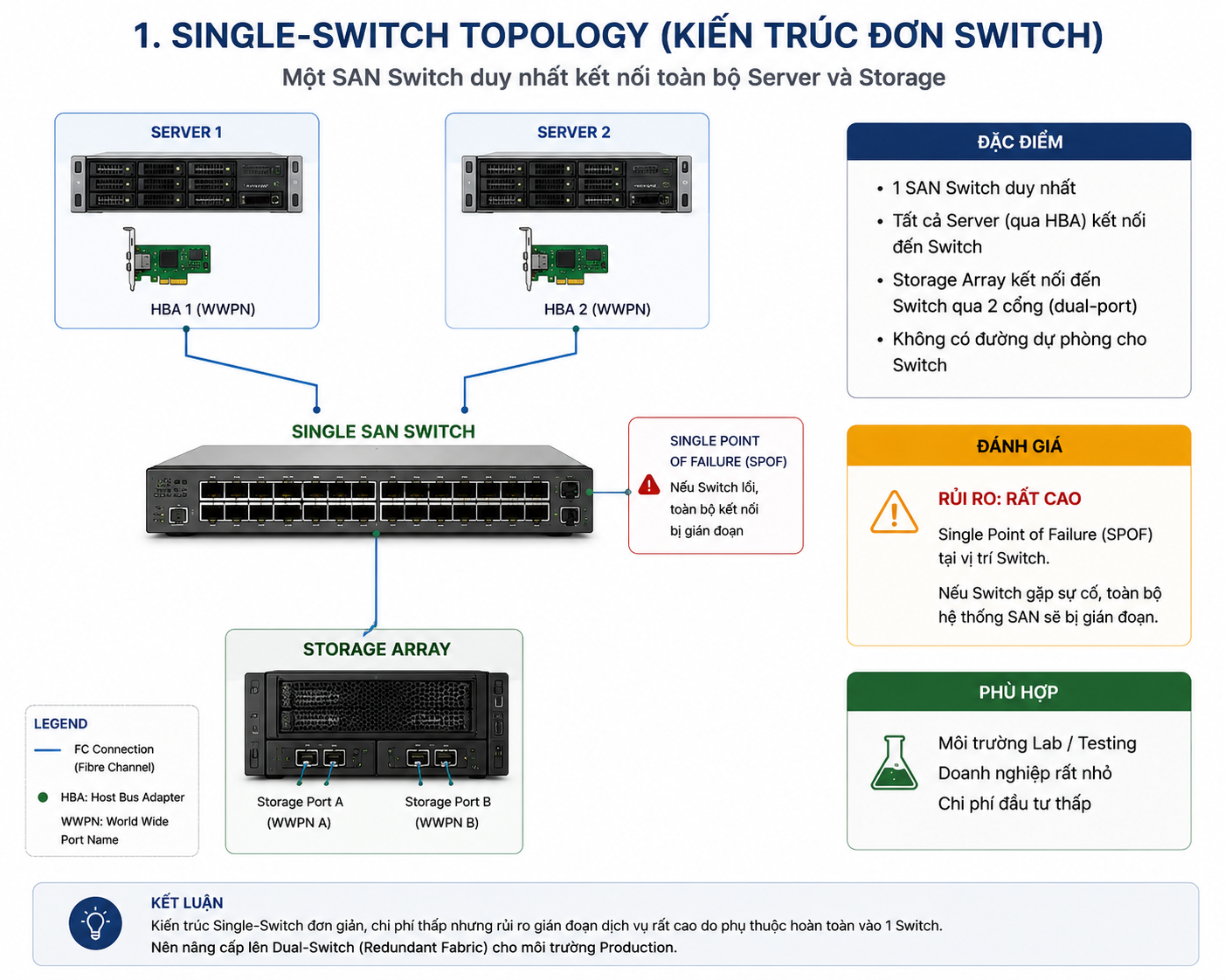

1. Single‑Switch Topology (Kiến trúc đơn Switch)

• Cấu trúc: Một SAN Switch duy nhất kết nối tất cả Server và Storage.

• Đánh giá: Rủi ro Single Point of Failure (SPOF) rất cao. Chỉ phù hợp cho môi trường Lab/Testing hoặc doanh nghiệp rất nhỏ.

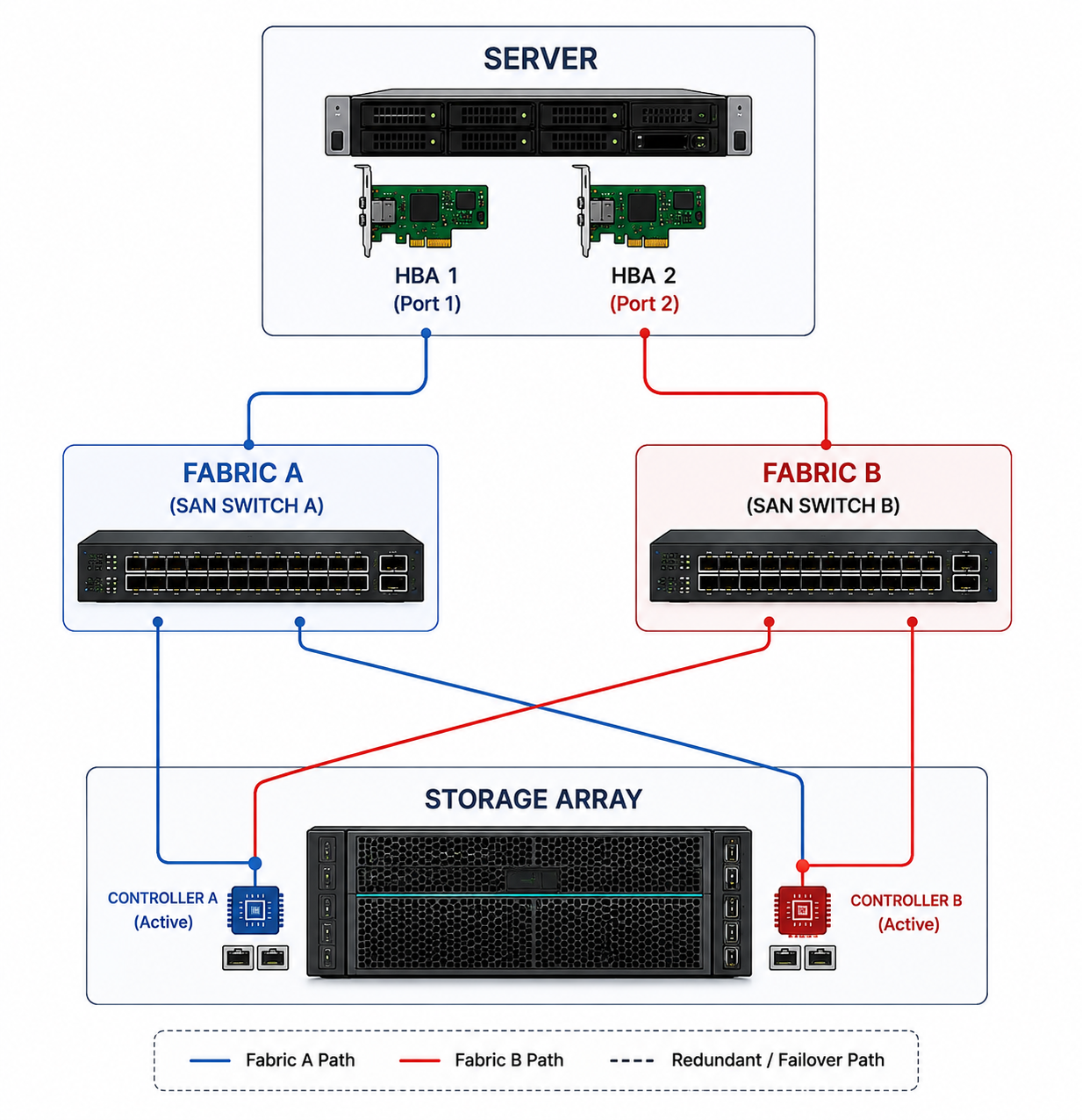

2. Dual‑Fabric SAN (Kiến trúc mạng SAN kép – chuẩn Enterprise)

• Cấu trúc:

  • Thiết lập 2 mạng SAN độc lập vật lý (Fabric A và Fabric B).

  • Mỗi Server lắp tối thiểu 2 HBA (hoặc Dual‑port HBA): Port 1 → Fabric A, Port 2 → Fabric B.

  • Storage trang bị 2 Controller Active‑Active: Controller A → Fabric A, Controller B → Fabric B.

• Đánh giá: Đạt độ sẵn sàng cao tối đa. Nếu Switch, HBA, SFP hay cáp hỏng, MPIO trên Server tự động chuyển I/O sang Fabric còn lại trong mili‑giây, không gián đoạn ứng dụng. Đây là kiến trúc bắt buộc cho các hệ thống Core Enterprise.

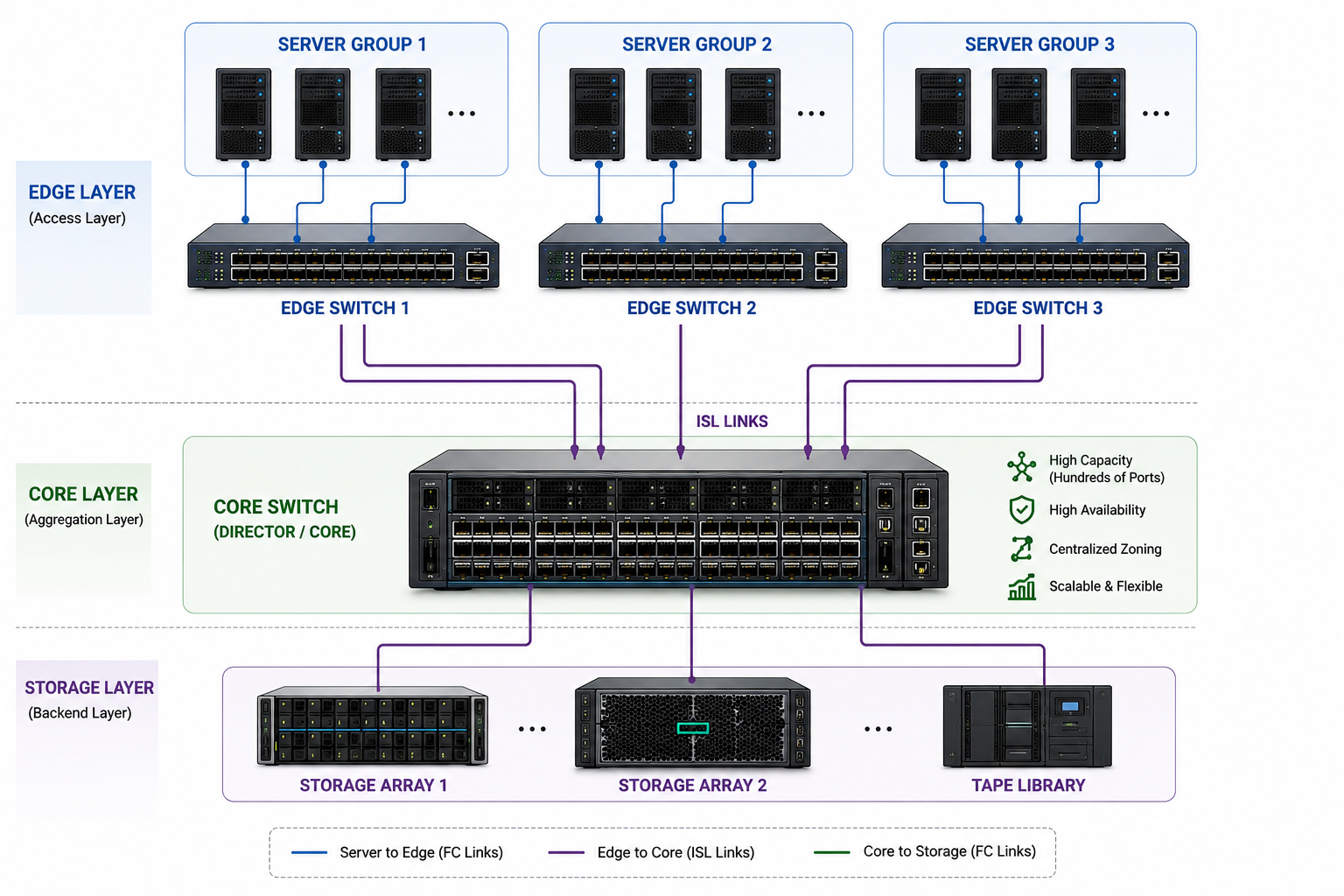

3. Core‑Edge Topology (Kiến trúc Lõi – Biên)

• Cấu trúc:

  • Core Layer: Các Switch SAN lớn (Director Switches) với hàng trăm cổng, kết nối tập trung Storage Array và Tape Library.

  • Edge Layer: Các Switch SAN cỡ vừa/nhỏ (Departmental Switches) kết nối trực tiếp với các Rack máy chủ. Edge Switch kết nối về Core Switch qua ISL (Inter‑Switch Link).

• Đánh giá: Dành cho Data Center quy mô lớn (hàng trăm đến hàng ngàn Server), giúp quản lý cổng dễ dàng, tối ưu chi phí và mở rộng linh hoạt theo từng Rack.

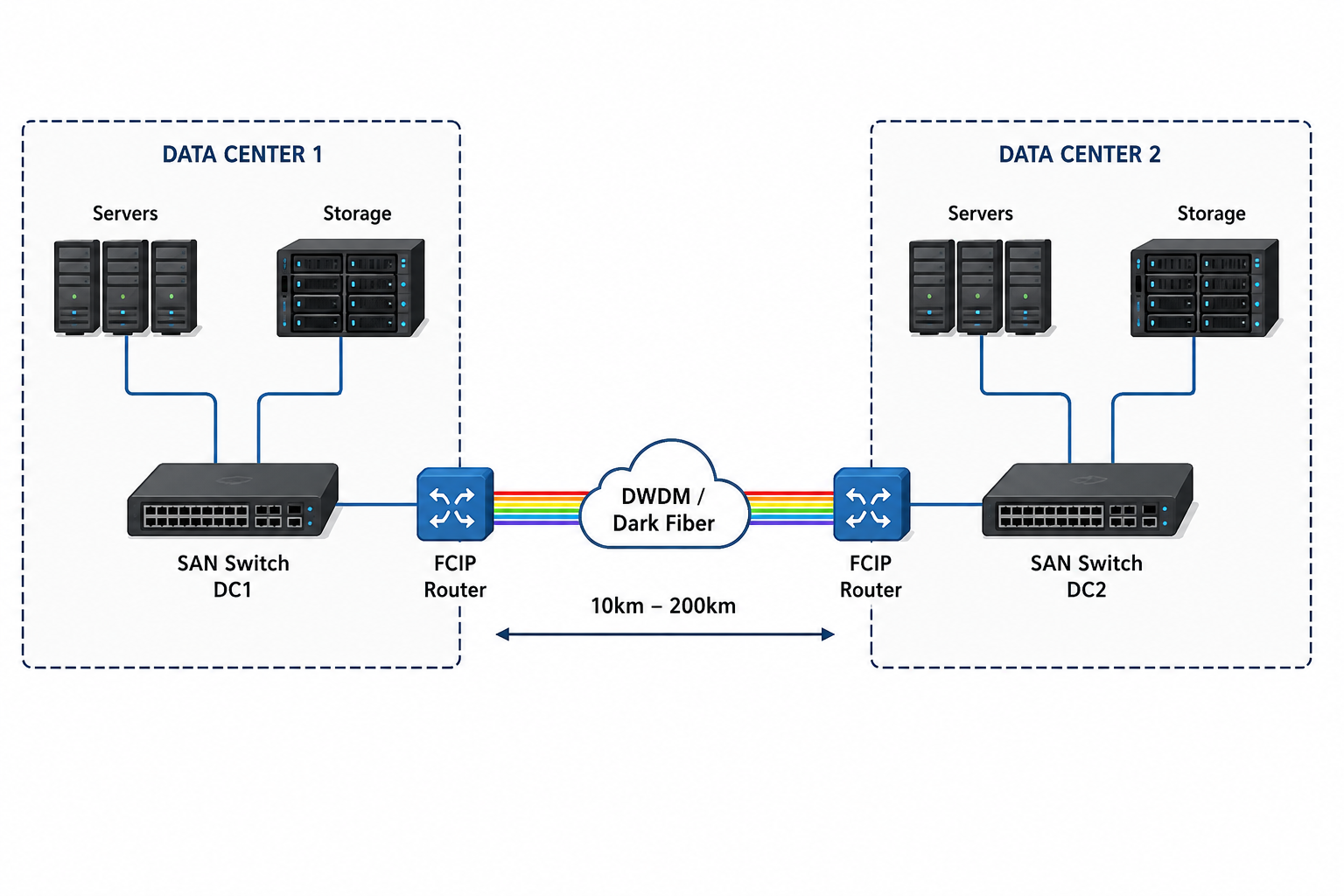

4. Stretch SAN / Metro SAN (Kiến trúc SAN khoảng cách xa)

• Cấu trúc: Sử dụng thiết bị mở rộng SAN (FCIP Router) hoặc công nghệ DWDM để kéo dài SAN Fabric giữa 2 Data Center ở khoảng cách địa lý (từ vài km đến hàng trăm km).

• Đánh giá: Phục vụ giải pháp Disaster Recovery (DR) và Active‑Active Data Center (ví dụ: VMware vSphere Metro Storage Cluster – vMSC). Cho phép đồng bộ dữ liệu thời gian thực (Synchronous Replication) và di chuyển máy ảo (Live vMotion) giữa 2 trung tâm dữ liệu không gián đoạn.

8. Thực hành tốt nhất cho vận hành SAN

Tối ưu hiệu năng

• Zoning: Sử dụng hard zoning để bảo mật và cách ly hiệu năng.

• Cấu hình MPIO: Thiết lập chính sách cân bằng tải phù hợp cho phân phối I/O.

• Quản lý Cache: Theo dõi tỷ lệ cache hit, điều chỉnh phân bổ read/write cache theo đặc tính workload.

Đảm bảo sẵn sàng và liên tục

• Dual‑Fabric: Bắt buộc với môi trường sản xuất.

• Kiểm tra chuyển đổi dự phòng định kỳ: Thực hiện failover test có kế hoạch.

• Giám sát chủ động: Theo dõi sức khỏe HBA, Switch và Storage Controller.

• Nguồn điện dự phòng: Đảm bảo nguồn dự phòng cho tất cả thiết bị SAN.

Lập kế hoạch dung lượng

• Phân tầng lưu trữ (Storage Tiering): Tự động hóa phân tầng để cân bằng chi phí và hiệu năng.

• Dự báo tăng trưởng: Lập kế hoạch cho 18‑24 tháng tới.

• Thin Provisioning: Sử dụng cấp phát mỏng để tối ưu sử dụng dung lượng.

Bảo mật

• LUN Masking: Giới hạn quyền truy cập LUN cho từng Server.

• Zoning: Áp dụng Zoning dựa trên WWN chặt chẽ.

• Nhật ký kiểm tra (Audit Logs): Bật và thường xuyên xem xét logs của SAN.

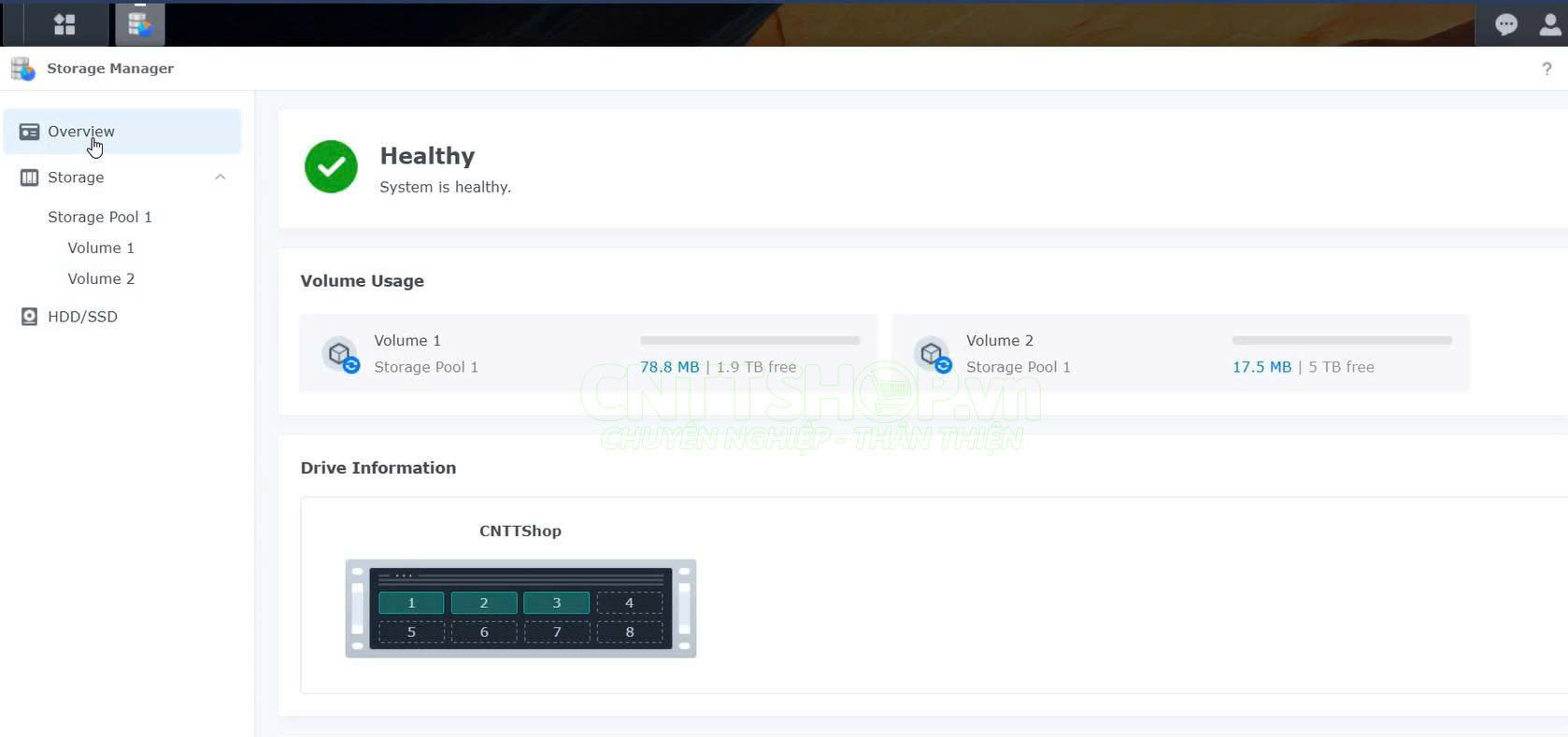

Giao diện của SAN sau khi configuration
